• трубопроводы, электрические линии и пр., проложенные по несущему основанию, полностью готовы;

  • поверхность выровнена при помощи цементно-песчаных растворов;

  • при выравнивании не допускается применение несвязанных сыпучих материалов;

  • несущее основание сухое, а также не имеет загрязнений и незакрепленных компонентов;

  • внешние окна и двери установлены;

  • площадь поверхностей, а также планирование швов необходимо согласовывать с архитектором, укладчиками бесшовного покрытия и керамической плитки. Рекомендуется до минимума сократить пересечение трубопроводов нагревательного контура с осадочными швами.

б) Периметрические демпферные ленты.

Укладка демпферных лент производится на стене от верхнего края бетонного основания пола с заходом на готовый пол. При укладке необходимо следить за непрерывным наложением вдоль дверных коробок, ступеней и опор.

Крепление к оштукатуренной стене осуществляется с помощью самоклеющейся обратной стороны.

При укладке также необходимо следить за тем, чтобы полиэтиленовый «язычок» можно было бы приклеить к укладываемой позднее рулонной изоляции для предотвращения проникновения воды внутрь при укладке бесшовного покрытия.

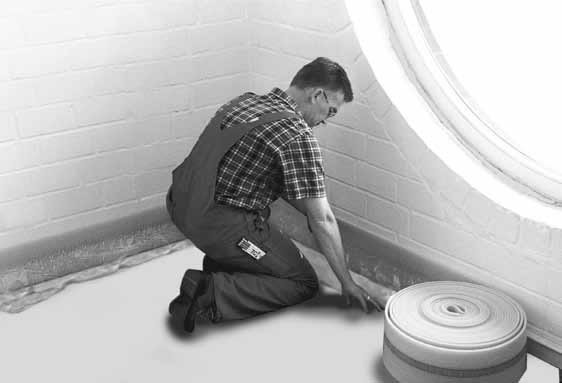

Укладка демпферной ленты

в) Первый основной элемент.

На первом основном элементе перед укладкой следует монтажным ножом обрезать правую и верхнюю крепежные кромки (со стороны угла помещения). У остальных основных элементов первого ряда следует обрезать только верхние крепежные кромки прилегающей к стене стороны.

Правильность укладки первого ряда является решающей для всего помещения.

г) Последующая укладка.

Последующие полистирольные плиты укладываются на подметенном бетонном полу справа налево. Пазы и выступы придают полистирольным плитам необходимую стабильность и препятствуют проникновению внутрь воды при укладке бесшовного покрытия. Лишняя часть отрезается по маркировочной стрелке.

д) Прокладка трубопроводов.

Далее труба прокладывается бифилярным способом на двойном расстоянии укладки до поворотного шлейфа, а от него на одинарном расстоянии укладки снова до распределителя.

е) Подключение к распределителю.

Трубу TECElogo необходимо проложить под нижней пластиной распределительного шкафа и подключить к магистрали подачи распределителя.

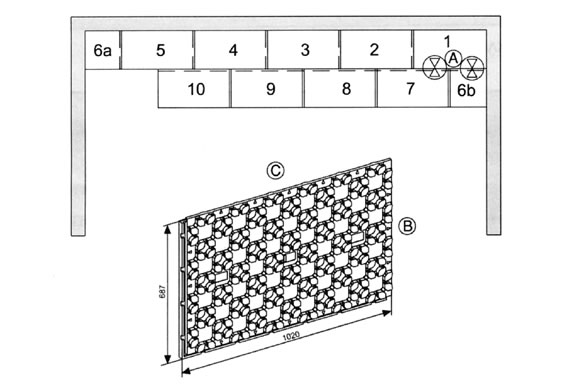

ж) Укладка полистирольных плит с наименьшими отходами.

  • стрелочные маркировки А должны находиться друг напротив друга;



  • кромку В на первом основном элементе;

  • кромки С только на основных элементах первого ряда;
