Изоляция стыков

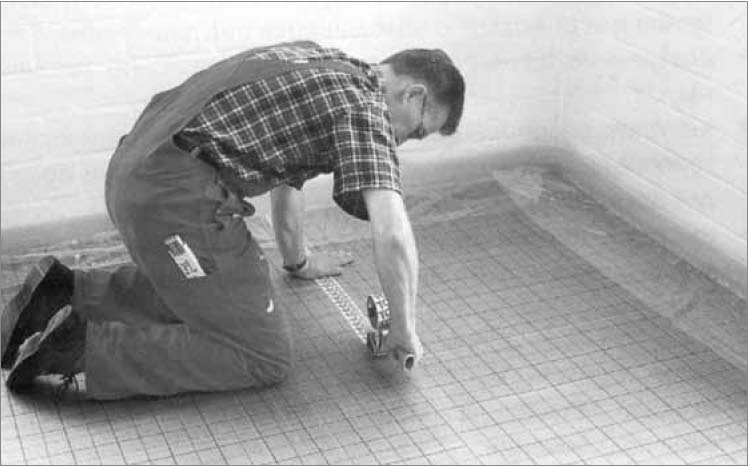

д) Уплотнение краевых изоляционных полос.
Таким же образом, как и оклейка стыков, осуществляется оклейка краевых изоляционных полос рулонной изоляции.
При укладке необходимо следить за тем, чтобы пленка была прижата точно по кромке между стеной и рулонной изоляцией.
Уплотнение краевых изоляционных полос

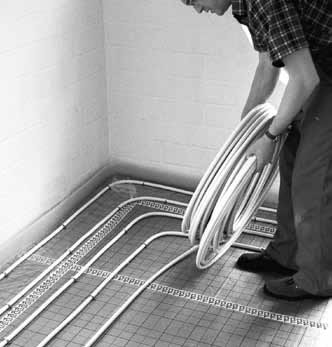

е) Укладка трубопровода.
Обогревательные контуры укладываются в соответствии с
планом прокладки.
Укладка трубопровода
|
Крепление трубопроводов осуществляется с помощью якорных скоб крепежным автоматом TECE или с помощью направляющих монтажных планок.
Для расчета количества якорных скоб и направляющих планок можно использовать следующие рекомендации:
направляющая планка — 0,9 м/м2;
якорные скобы — 2 шт./м.
ж) Подключение к распределителю.
Концы трубопроводов укорачиваются на приблизительное расстояние до распределителя. На конце трубы монтируется переходной фитинг. После этого с помощью гаечного ключа SW 30 закрепить переходной фитинг на распределителе.
Для того, чтобы избежать ошибок при монтаже, каждый контур отопления следует сразу же после его установки подключать к распределителю. При этом каждый контур следует подписать (маркировать).
з) Электрические подключения распределителя.
Для удобного подключения сервоприводов и комнатных термостатов TECE к электросети напряжением 230 В система имеет коммутационную коробку, устанавливаемую в распределительном шкафу с помощью барашковых гаек.
Коммутатор размещается слева или справа в распределительном шкафу, в зависимости от размещения трубопроводов.
К коммутационной коробке TECE могут быть подключены до 12 сервоприводов и до 6 комнатных термостатов.
Для того, чтобы иметь возможность управлять с одного комнатного термостата более, чем двумя сервоприводами, необходимо установить электрические перемычки.
В результате один комнатный термостат сможет управлять до 12 сервоприводами.
Электромонтаж должен производиться специалистом электриком.
Укладка систем отопления поля TECE с применением теплоизоляционных плит PST
а) Строительные требования
•выполнена гидроизоляция пола согласно DIN18195;
•внутренние штукатурные работы закончены;
•несущее основание удовлетворяет статическим требованиям для крепления на нем конструкции пола и для предусмотренной нагрузки;
•высота и горизонтальность поверхности несущего основания в отношении угловых допусков соответствует требованиям норм DIN 18 202.
|
