Рекомендации по проектированию и монтажу


Точка водоразбора DN Минимальный проток Pmin, бар При смешанном водоразборе воды При разборе холодной или горячей воды VR, л/с
Холодная VR FL, л/с Горячая VR, л/с
Арматура для кухни
Смеситель рабочего стола 15 1,0 0,07 0,07 -
Стиральная машина 15 1,0 - - 0,25
Посудомоечная машина 10 1,0 - - 0,15
Выпускной клапан с аэратором 15 1,0 - - 0,15
Арматура для ванной
Смеситель для ванной 15 1,0 0,15 0,15 -
Смеситель для джакузи 15 1,0 0,15 0,15 -
Душевая лейка 15 1,0 0,10 0,10 0,20
Смеситель для умывальника 15 1,0 0,07 0,07 -
Смеситель для биде 15 1,0 0,07 0,07 -
Арматуры для WC
Сливной бачок (по DIN 19542) 15 0,5 - - 0,13
Напорный клапан (по DIN 3265) 15 1,2 - - 0,70
Напорный клапан (по DIN 3265) 20 0,4 - - 1,00
Напорный клапан (по DIN 3265) 25 1,0 - - 1,00
Писсуар 15 1,0 - - 0,30
Отдельный водонагреватель
Электрический водонагреватель 15 1,0 - - 0,10
Специальная арматура
Спускной клапан без аэрации 15 0,5 - - 0,30
Спускной клапан без аэрации 20 0,5 - - 0,30
Спускной клапан без аэрации 25 0,5 - - 1,00
Смеситель 20 1,0 0,30 0,30 -

(для арматур, которые не указаны в таблице, следует соблюдать указания производителя)

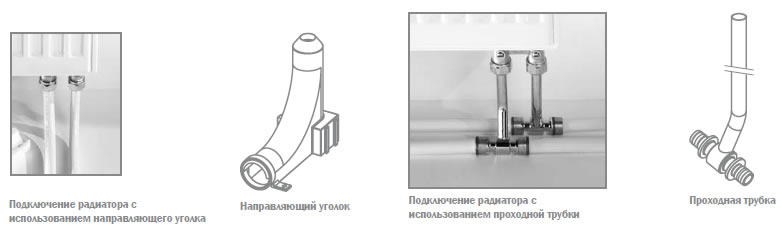

  • пластмассовое впускное колено для вывода трубы из проходная монтажная трубка пола (направляющий уголок для трубы, арт. 7 180 05) прикрепленное к перекрытию;

  • никелированная (арт. 7 150 16, 7 150 20);
