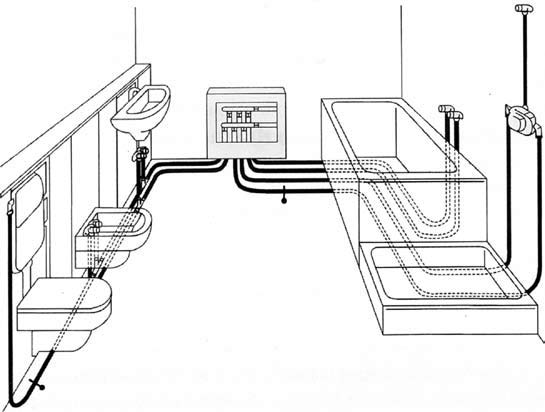

б) Трубная разводка ГВС, ХВС скрытая в полу или в стене, с применением распределителя.

ХАРАКТЕРИСТИКИ СИСТЕМЫ:

• ответвления выполняются с помощью латунных фитингов или фитингов PPSU;
• каждый водоразборный элемент имеет индивидуальную подводку;
• прокладка труб осуществляется в защитной гофрированной трубе или изоляции;
• материалоемкая система;
• возможность установки водомера при подключении распределителя к стояку;
• распределитель скрыт в специальном шкафу или в специальной нише.

Трубопроводы циркуляции горячей воды

циркуляцию ГВС следует проектировать там, где содержание воды в трубопроводе от бойлера до места водоразбора более 3 литров.

Этажные и/или отдельные трубопроводы с объемом воды до 3 литров могут монтироваться без циркуляции. «Правило 3-х литров» следует понимать как верхнюю границу, необходимо стремится к меньшим объемам.

циркуляционные трубопроводы следует вести непосредственно до проходных арматур. циркуляционные системы должны работать так, чтобы температура воды в них была ниже на 5 К по отношению к температуре горячей воды в нагревателе (бойлере).

Расчетный расход потребителей и минимальный напор

В таблице (страница 36) представлен минимальный и расчетный протоки часто используемых точек водоразбора.

4.14 Проектирование систем отопления

При проектировании разводки систем отопления следует пользоваться СНиП 2.04.05-91.

На больших объектах система TECEflex может комбинироваться с трубопроводами других систем (сталь, медь и т.п.) для распределения разводки по квартирам или этажам.

Системы отопления рекомендуется проектировать по системе распределительной одно- или двухтрубной, стояковой одно- или двухтрубной или комбинированной.

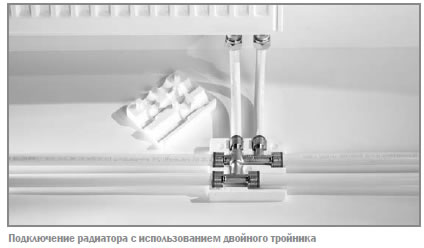

Подвод к радиаторам

Каждое подключение радиатора требует оборудования неподвижной точки.

В случаях, когда радиатор подключается снизу непосредственно от пола, неподвижной точкой могут служить:

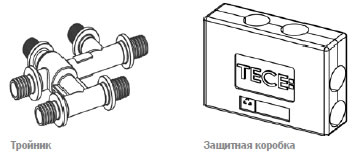

•монтажный тройник (№7 185 01—7 185 03) с защитной коробкой (№7 180 20);
