Мелкозаглубленные фундаменты имеют много разновидностей, которые можно
свести к следующим четырем группам (рис.1):
- ленточные
- отдельные (другое
название «столбчатые»)
- плитные
- массивные под машины

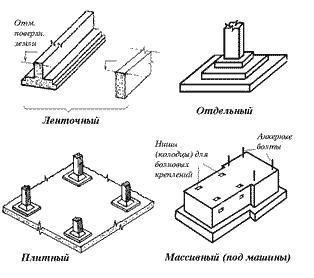

Рис.1 Типичные виды мелкозаглубленных фундаментов
Выбор типа фундамента зависит от конструкций, которые на них будут опираться,
и от грунтовых условий.
Ленточные фундаменты обычно располагают под стенами бескаркасных зданий,
отдельные фундаменты – под колоннами, плитные – как под стенами, так и под
колоннами в неблагоприятных инженерно-геологических условиях («слабые» грунты,
карстовые явления и проч.) или при очень больших нагрузках на основание.
Каждый из приведенных на рис. 1 типов фундаментов имеет множество
разновидностей. Например, ленточный фундамент может быть не только сплошным
(как показано на рис 1, но и прерывистым, когда его нижняя уширенная часть
выполняется из блоков, устанавливаемых не вплотную друг к другу, а с
«просветами» 0,1…0,6м). В неблагоприятных грунтовых условиях ленточные
фундаменты могут представлять систему взаимно пересекающихся лент, которая
работает подобно плите, как единая конструкция («перекрестные ленточные
фундаменты»). Для малоэтажных зданий у ленточного фундамента зачастую не
требуется уширенной нижней части («подушки»), что делает подобный фундамент исключительно
простым по технологии изготовления.
Отдельный (столбчатый) фундамент может быть «стаканным», т.е. с
углублением (стаканом) для установки в него сборной железобетонной колонны,
или «бесстаканным» – без такого углубления (при монолитной или стальной
колонне). Плитный фундамент может иметь ребра жесткости и может
проектироваться без них.
Особым разнообразием отличаются фундаменты под машины, так как каждый вид
машин предъявляет к фундаменту свои специфические требования. Для
проектирования таких фундаментов существуют специальные нормы (СНиП
2.02.05-87), которые на основе классификации машин (машины с вращающимися
частями, с кривошипношатунными механизмами, дробилки, мельницы, кузнечные
молоты и т.д.) устанавливают правила расчета и конструирования фундаментов
для каждого из видов этих машин. |
