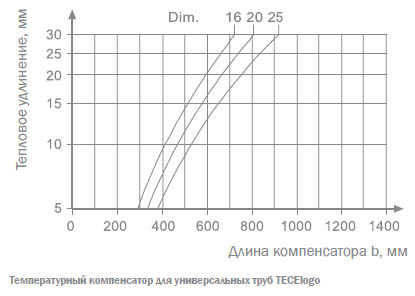

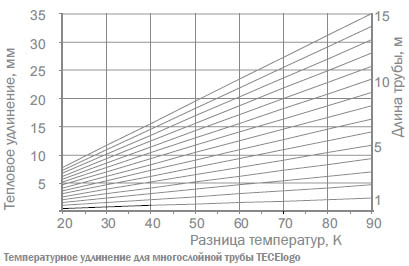

Также увеличение длины трубопроводов можно получить из нижеприведенной диаграммы:

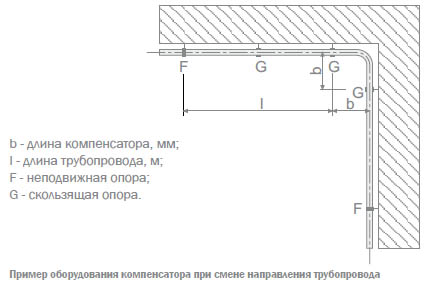

Расчет компенсатора теплового удлинения
В основе расчета компенсатора теплового удлинения лежит формула:
где:
LBS — длина петли компенсатора, мм;
ds — наружный диаметр трубы, мм;
C — константа (C=33 для трубы TECElogo);
ÂL — увеличение длины, мм.
Пример расчета компенсатора
Результаты предыдущего расчета для многослойной универсальной трубы:
ÂL=20 мм,
C=33,
ds=20 мм.
Подставив значения в формулу, получим:
То есть LBS приблизительно равно 660 мм.

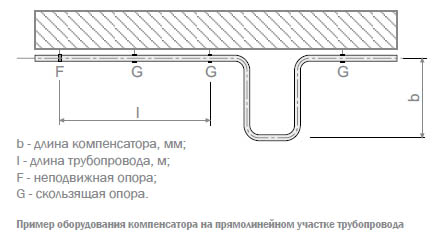

Отрезок между петлями компенсатора составляет половину
значения LBS |
