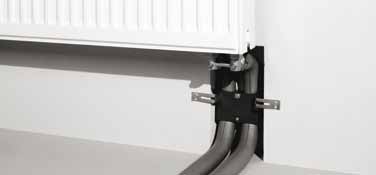

Перечисленные способы монтажа обеспечивают своего рода неподвижные точки. Отсутствие неподвижной точки перед радиатором может привести к тому, что, в случае длинного участка трубопровода, расширяющаяся труба может сбросить легкий радиатор с кронштейнов.

Подводы к радиаторам рекомендуется прокладывать не по прямой линии, а, так называемой, волной.

Указания для проектирования

Для проектирования удобно принять единую систему укладки трубопроводов в полах с тем, чтобы можно было определить местоположение труб. Трубы в полах и в стенах следует укладывать в гофротрубах или теплоизоляционных оболочках, лучше всего в изоляционном слое пола.

Рекомендуется армировать полосу пола непосредственно над трубами, если толщина бесшовного пола менее 35 мм.

В случае если нет возможности укладывать трубы в изоляционном слое пола, а лишь непосредственно в слое пола, защитные гофротрубы можно применять до максимальной температуры питания 70 °С, а при более высоких температурах рекомендуется применять теплоизоляционные оболочки. Это связано с тем, что гофротрубы являются только защитными, а не теплоизоляционными и возможно высыхание паркета или деревянного покрытия непосредственно над трубами. Кроме того, на паркетном покрытии может остаться видимый след трассы.

Температурный предел 70 °С получается в том случае, если температура системы отопления (70/55 °С), управляемая по условиям погоды или регулятором в помещении в течение 80% отопительного сезона составляет около 50 °С. Температура воды в трубе 50 °С дает на поверхности паркета непосредственно над трубами температуру около 28–30 °С.

Слой бесшовного пола над трубами в полосе шириной от 70 до 100 см следует армировать арматурными матами (при минимальной толщине бесшовного пола 28 мм).

Примеры разводок системы отопления

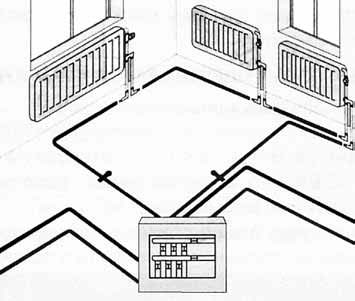

а) Однотрубная, скрытая в полу, с применением распределителя.

ХАРАКТЕРИСТИКИ СИСТЕМЫ:

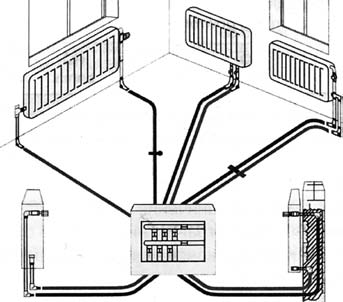

б) Двухтрубная, скрытая в полу, с применением распределителя.

ХАРАКТЕРИСТИКИ СИСТЕМЫ:
