Изоляция стыков

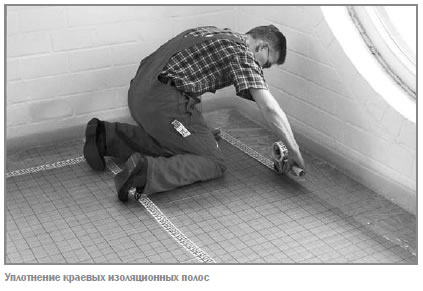

д) Уплотнение краевых изоляционных полос.

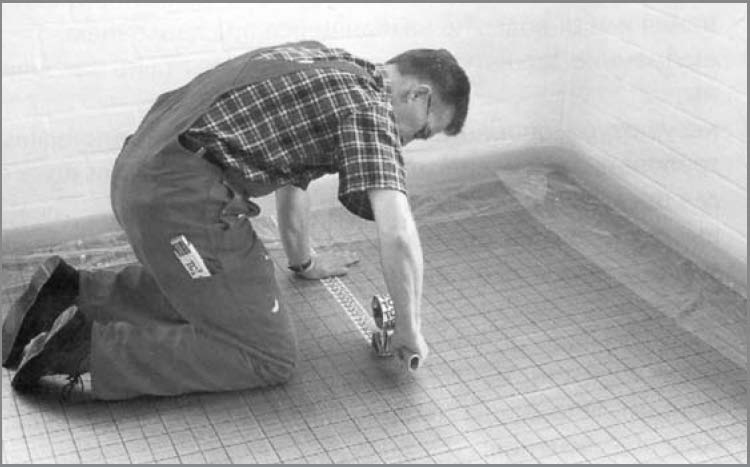

Таким же образом, как и оклейка стыков, осуществляется оклейка краевых изоляционных полос рулонной изоляции.

При укладке необходимо следить за тем, чтобы пленка была прижата точно по кромке между стеной и рулонной изоляцией.

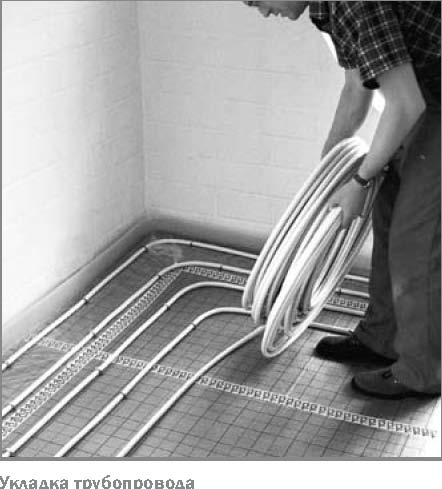

е) Укладка трубопровода.

Обогревательные контуры укладываются в соответствии с планом прокладки.

Крепление трубопроводов осуществляется с помощью якорных клипс крепежным автоматом TECEflex или с помощью направляющих монтажных планок.

Для расчета количества якорных скоб и направляющих планок можно использовать следующие рекомендации:

направляющая планка — 0,9 м/м²;

якорные клипсы — 2 шт./м.

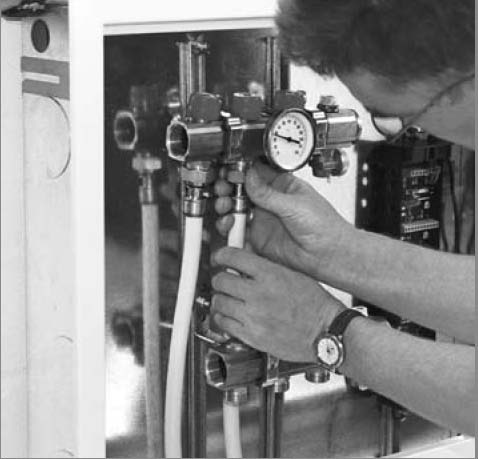

ж) Подключение к распределителю.

Концы трубопроводов укорачиваются на приблизительное расстояние до распределителя. При использовании отопительных труб для упрощения монтажа и для компенсации удлинения рекомендуется использовать угловые фитинги TECEflex.

На конце трубы монтируется переходной фитинг. После этого с помощью гаечного ключа SW 30 закрепить переходной фитинг на распределителе.

Подключение к распределителю

Для того, чтобы избежать ошибок при монтаже, каждый контур отопления следует сразу же после его установки подключать к распределителю. При этом каждый контур следует подписать (маркировать).

з) Электрические подключения распределителя.

Для удобного подключения сервоприводов и комнатных термостатов TECEflex к электросети напряжением 230 В система имеет коммутационную коробку, устанавливаемую в распределительном шкафу с помощью барашковых гаек.

Коммутатор размещается слева или справа в распределительном шкафу, в зависимости от размещения трубопроводов.

К коммутационной коробке TECEflex могут быть подключены до 12 сервоприводов и до 6 комнатных термостатов.

Для того, чтобы иметь возможность управлять с одного комнатного термостата более, чем двумя сервоприводами, необходимо установить электрические перемычки. В
