Толщина общая (включая чистый пол) — 151 мм; Толщина теплоизоляции — 80 мм; Тепловое сопротивление — 2,0 м2К/Вт.

Принципы прокладки трубопровода

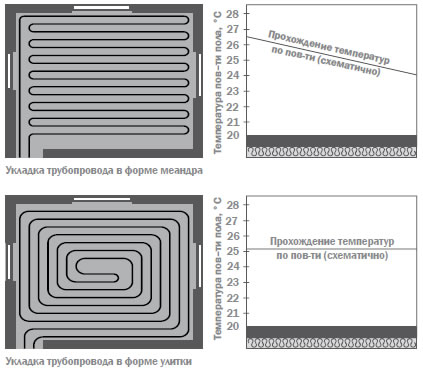

При устройстве напольного отопления используются две принципиальные схемы укладки греющих трубопроводов:

  • меандра (змеевик);
  • улитки (бифилярная).

Можно исходить из того, что оба типа укладки имеют одинаковую отдачу тепла в помещении, но, по причине удобства монтажа и характеру распределения температур по поверхности пола (см. схемы распределения температур), бифилярная форма оказывается более предпочтительной.

Если по причине геометрии помещения остаются непокрытые зоны по его краям, то формы прокладки отопления могут быть скомбинированы. При последовательном включении краевых зон и зон нахождения людей в одном нагревательном контуре следует обязательно учитывать различные граничные кривые. При этом разница должна обеспечивать температуру теплоносителя на входе, допустимую для этой зоны.

Трубопроводы, проходящие через область расширительных швов следует укладывать в защитной гофрированной трубе (длиной 300 мм).

Расширительные швы

Конструкция подвижных швов на поверхностях бесшовных покрытий связана со следующими параметрами:

  • площадь поверхности — макс. 40 м2;
  • длина стороны — макс. 8 м;
  • соотношение сторон a/b — не более 1/2;

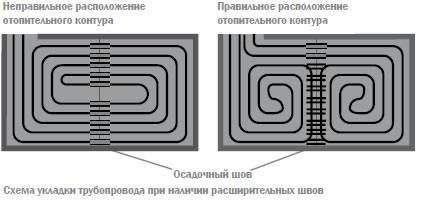

При прокладке трубопроводов следует следить за тем, чтобы они как можно меньше пересекали расширительные швы.

Трубопроводы, проходящие через область расширительных швов следует укладывать в защитной гофрированной трубе (длиной 300 мм).

В случае особых требований, связанных с геометрией помещения (например, выступы, двери, ниши и т.п.) следует обязательно проконсультироваться с укладчиками бесшовного покрытия и верхнего слоя полов.

Расчет поверхностного отопления

ОСНОВЫ РАСЧЕТА

а) Расчет потребностей теплопоступлений от отопительной поверхности.

Основанием для укладки отопления пола и стен является расчет потребности в тепле. Определенная нормальная потребность в тепле для расчетного помещения QN должна быть уменьшена за счет потерь тепла теплого пола QFB Получается требуемая потребность в тепле QN.ber.

QN.ber. =QN–QFB [Вт]

б) Плотность расчетного теплового потока qAusl. Имея требуемую потребность тепла и имеющуюся площадь для укладки AF можно определить плотность расчетного теплового потока qAusl:


qAusl=QN.ber./AF [Вт/м2]

в) Максимальные температуры поверхности.

При самых низких расчетных внешних температурах для сохранения комфортного пребывания людей действуют следующие максимально допустимые температуры поверхности:

зона пребывания людей: tF, max=29 °С;
краевая зона: tF, max=35°С;
ванные комнаты: tF, max=ti+9K.

г) Зоны пребывания людей и краевые зоны. Если в помещение включена краевая зона, то плотность расчетного теплового потока qAus должна быть распределена
