Пример расчета удлинения:

Трубопровод горячей воды, выполнен из многослойной универсальной трубы, имеет следующие параметры:

  1. Температура в зоне монтажа 5 °С;
    2.
  2. Рабочая температура трубопровода 55 °С;
    3.
  3. Длина трубопровода 12 м;
  4. á=0,026 мм/(м*К);
    ÁT=55 °С–5 °С=50 К;
    ÁL=0,026*12*50=15,6.
Результат: Удлинение трубы составит 15,6 мм. Если такая же система при одинаковых условиях будет выполнена с использованием труб РЕ-Xc, то изменение длины следовательно составит:

ÁL=0,2 *12*50=120 (мм)=12 (см).

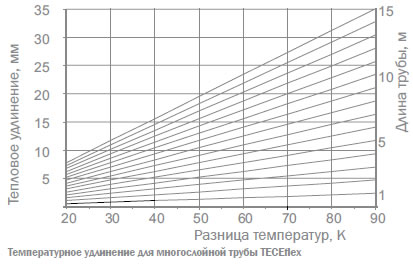

Также увеличение длины трубопроводов можно увидеть из нижеприведенных диаграмм:

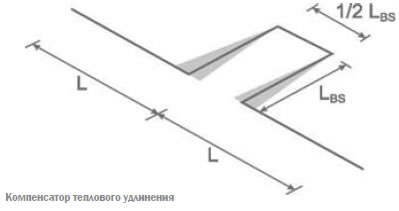

Расчет компенсатора теплового удлинения

В основе расчета компенсатора теплового удлинения лежит формула:

где: LBS — длина петли компенсатора, мм;
ds — наружный диаметр трубы, мм;
C — константа;
(C=35 для универсальной трубы TECEflex, C=12 для трубы PE-Xc)
ÁL — увеличение длины, мм.

Пример расчета компенсатора

Результаты предыдущего расчета для многослойной универсальной трубы:
ÁL=16 мм,
C=35 мм,
ds=17 мм.

Подставив значения в формулу, получим:

То есть LBS приблизительно равно 577 мм.

Отрезок между петлями компенсатора составляет половину

значения LBS
