Настенные газовые
компактные котлы

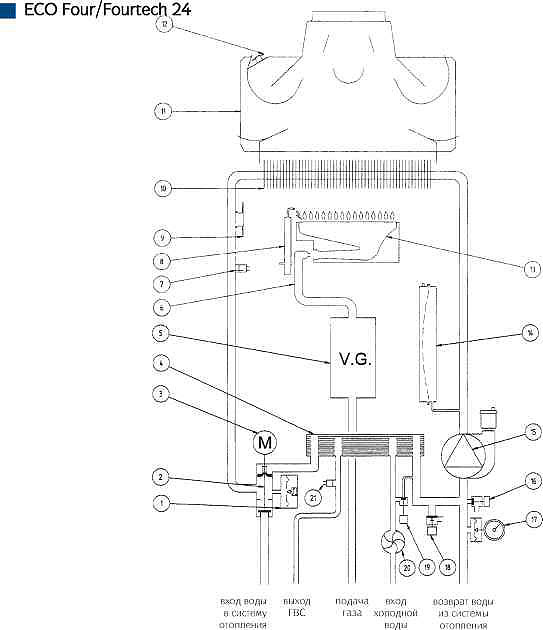

Обозначения:
1 - реле минимального давления воды
2 - трехходовой клапан с автоматическим байпасом3 - мотор трехходового клапана
4 - пластинчатый теплообменник системы ГВС байпасе)
5 - газовый клапан6 - рампа подачи газа с форсунками
7
 - датчик температуры (тип NTC) контура отопления
8
 - электрод зажигания/контроля пламени
9
 - термостат перегрева
10
 - первичный теплообменник
11
 - дымовой колпак
12
 - термостат - датчик тяги
13
 - горелка
14
 - расширительный бак
15 - насос с автоматическим воздухоотводчиком


16
 - кран слива воды из котла
17 - манометр
18 - сбросной предохранительный клапан (3 бар)
19 - кран заполнения системы отопления
20
 - турбинный датчик протока воды ГВС
21 - датчик температуры (тип NTC) контура ГВС
