5. СПРАВОЧНЫЕ МАТЕРИАЛЫ И СООБЩЕНИЯ
5.3.3. Расход газа в котлах «BAXI».
Реальный суммарный расход газа за определенный период времени практически не зависит от мощности котла, а зависит от теп-лопотерь отапливаемого помещения, режима работы оборудования и количества используемой воды контура горячего водо­снабжения (ГВС).
В паспортах котлов, как правило, приводится расход газа на минимальной и максимальной мощности. Расход газа обычно приводится для стандартизированных типов газа (G20 - природный газ метан, G30 - сжиженный газ бу­тан, G31 - сжиженный газ пропан).
Для «среднестатистического» импортного котла с КПД, равным 90%, суммарный расход газа при нагрузке (полезной мощно­сти) 10 кВт примерно равен:
- 1,2 м3/ч для природного газа (G20);
- 0,86 кг/ч для сжиженного газа (G30 или G31).
При расчете потребления природного газа также стоит учитывать, что в Украине низшая теплота сгорания может отличать­ся от стандартизованного газа G20 в меньшую сторону (до 10-15%).
Справочные данные:
Низшая теплота сгорания газов:
- для природного газа G20 (метан) равна 34,02 МДж/м3;
- для сжиженного газа G30 (бутан) равна 45,6 МДж/кг;
- для сжиженного газа G31 (пропан) равна 46,3 МДж/кг.
Значения указаны при температуре 15 °С и атмосферном давлении 1013 мбар (760 мм. рт. ст. или 1 атм).
Точный расход газа для неконденсационных котлов можно определить по формуле:
п , 3/ / ! г Потребляемая мощность (кВт)
Расход газа (м3/ч или кг/ч) = 3,6 • —-к- „—т^—1-——т-— , где
Низшая теплота сгорания газа (МДж/м3 или МДж/кг)
пк , „, Полезная мощность (кВт)
Потребляемая мощность (кВт) = -п -1—-
КПД котла
5.3.4. Давление газа в котлах «BAXI».
Газовые отопительные котлы торговой марки «BAXI» серий MAIN Four, Eco Four, Fourtech, LUNA-3, LUNA-3 Comfort, NUVOLA-3 Comfort, NUVOLA-3 B40 и SLIM производства компании «BAXI S.p.A.», Италия оснащены газовыми клапанами ведущих европейских производителей - «HONEYWELL» («ХОНЕЙВЕЛ») или «SIT» («СИТ»). Согласно европей­ским нор ма ти вам кот лы про ве ря ют ся на за во де-из го то ви те ле при но ми наль ном вход ном да в ле нии га за 200 мм вод. стол­ба. Благодаря встроенному редуктору давления данные котлы устойчиво работают при входном давлении газа от 50 до 500 мм вод. столба. При этом при входном динамическом давлении газа 50 мм вод. столба полезная выходная мощность составляет примерно 50% от номинальной мощности, а в диапазоне от 130 до 500 мм вод. столба большинство моделей имеют неизменную 100%-ную мощность.
Более точно зависимость полезной выходной мощности от входного давления газа можно понять, пользуясь таблицами зависимости тепловой мощности от давления на горелке, которые приведены в инструкциях по установке и эксплуатации (при этом к значениям давления на горелке необходимо добавлять около 15 мм вод. столба для учета дополнительного па де ния да в ле ния га за на кла па не).

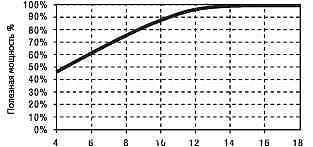

График зависимости полезной мощности от входного давления для котла MAIN Four 240F.
