5. СПРАВОЧНЫЕ МАТЕРИАЛЫ И СООБЩЕНИЯ
|
|
|
|
|
|
|
|
|
|
5.3.Технические сообщения
|
|
|
|
|
|
|
|
|
|
5.3.1. Система регулирования подачи воздуха AFR (запатентовано «BAXI»)
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
СИСТЕМА AFR ПРИМЕНЯЕТСЯ ПРИ ОРГАНИЗАЦИИ ПРИТОКА ВОЗДУХА
|
|
|
|
|
|
|
|
|
И ОТВОДА ПРОДУКТОВ СГОРАНИЯ ПО РАЗДЕЛЬНЫМ ТРУБАМ. ИСПОЛЬЗУЕТСЯ ДЛЯ КОТЛОВ СЕРИЙ MAIN FOUR, ECO FOUR, FOURTECH, LUNA-3, LUNA-3 COMFORT NUVOLA-3 B40, NUVOLA-3 COMFORT SLIM.

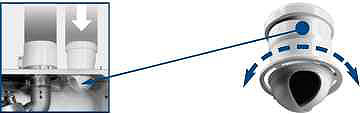

Система AFR улучшает характеристики работы и горения котла. Регулировка должна прово -диться в соответствии с техническим руководством котла, учитывая длину дымоотводящих труб. Данная настройка нужна для оптимизации производительности котла и параметров сгорания. Муфту забора воздуха можно установить слева или справа от дымохода; ее можно поворачи
|
|
 |
|
|
|
|
|
|
|
|
|
вать для регулировки потока воздуха в зависимости от суммарной длины воздуховода и дымохода. Для уменьшения потока воздуха необходимо повернуть ее по часовой стрелке, для увеличения - против часовой стрелки.
СИСТЕМА AFR ПРИМЕНЯЕТСЯ И ПОСТАВЛЯЕТСЯ ОТДЕЛЬНО ПО КАТАЛОГУ АКСЕССУАРОВ
Заказной код KHG 714061510 - для котлов серий MAIN Four, ECO Four, Fourtech, LUNA-3, LUNA-3 Comfort, NUVOLA-3 B40, NUVOLA-3 Comfort, SLIM.
5.3.2. Таблица значений уровня шума в котлах «BAXI».
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Модель
|
Уровень шума при макс. мощности, дБ
|
Уровень шума при мин. мощности, дБ
|
|
|
|
MAIN Four 18 F
|
46
|
40.3
|
|
|
|
MAIN Four 240 F
|
46,2
|
41,9
|
|
|
|
MAIN Four 24
|
45,1
|
39,1
|
|
|
|
|
|
|
|
|
|
ECO Four/Fourtech 24 F
|
46,4
|
45,8
|
|
|
|
ECO Four/Fourtech 24
|
47,3
|
45,2
|
|
|
|
ECO Four/Fourtech 1.24F
|
46,4
|
45,6
|
|
|
|
ECO Four/Fourtech 1.14F
|
46,6
|
45,6
|
|
|
|
ECO Four/Fourtech 1.24
|
45
|
41,2
|
|
|
|
ECO Four/Fourtech 1.14
|
47,3
|
45
|
|
|
|
|
|
|
|
|
|
LUNA-3 310Fi
|
48,8
|
47,3
|
|
|
|
LUNA-3 280Fi
|
48,5
|
47,2
|
|
|
|
LUNA-3 240Fi
|
46,8
|
45,4
|
|
|
|
LUNA-3 240i
|
47,8
|
42,7
|
|
|
|
LUNA-3 1.310Fi
|
48,8
|
47,3
|
|
|
|
LUNA-3 1.240Fi
|
46,8
|
45,4
|
|
|
|
|
|
|
|
|
|
LUNA-3 Comfort 310Fi
|
48.8
|
47.3
|
|
|
|
LUNA-3 Comfort 240Fi
|
46.8
|
45.4
|
|
|
|
LUNA-3 Comfort 240i
|
47.8
|
42.7
|
|
|
|
LUNA-3 Comfort 1.310Fi
|
48.8
|
47.3
|
|
|
|
LUNA-3 Comfort 1.240Fi
|
46.8
|
45.4
|
|
|
|
LUNA-3 Comfort 1.240i
|
47.8
|
42.7
|
|
|
|
|
|
|
|
|
|
NUVOLA-3 Comfort 240Fi
|
43.5
|
43.9
|
|
|
|
NUVOLA-3 Comfort 240i
|
45.7
|
39
|
|
|
|
NUVOLA-3 Comfort 280Fi
|
47.2
|
46.5
|
|
|
|
NUVOLA-3 Comfort 280i
|
48.4
|
42.6
|
|
|
|
NUVOLA-3 В40 240i
|
45.6
|
39.2
|
|
|
|
NUVOLA-3 В40 280i
|
48.4
|
42
|
|
|
|
NUVOLA-3 В40 240Fi
|
43.4
|
42.6
|
|
|
|
NUVOLA-3 В40 280Fi
|
47.4
|
46.5
|
|
|
|
|
|
|
|
|
|
LUNA-3 Comfort HT 280
|
50.5
|
42.7
|
|
|
|
LUNA-3 Comfort HT 330
|
51.9
|
43.6
|
|
|
|
LUNA-3 Comfort HT 1.120
|
53.1
|
42.9
|
|
|
|
LUNA-3 Comfort HT 1.240
|
50.5
|
42.7
|
|
|
|
LUNA-3 Comfort HT 1.280
|
51.9
|
43.6
|
|
|
|
LUNA HT Residential 1.450
|
62.1
|
42.1
|
|
|
|
LUNA HT Residential 1.550
|
61.9
|
39.1
|
|
|
|
LUNA HT Residential 1.650
|
60.6
|
40
|
|
|
|
LUNA HT Residential 1.850
|
57.4
|
41.5
|
|
|
|
LUNA HT Residential 1.990
|
60,8
|
41,7
|
|
|
|
LUNA HT Residential 1.1000
|
60.8
|
41.7
|
|
|
|
LUNA HT Residential 240
|
52.3
|
41.7
|
|
|
|
LUNA HT Residential 330
|
53
|
40
|
|
|
|
|
|
|
|
|
|
POWER HT 1.450
|
62.1
|
42.1
|
|
|
|
POWER HT 1.650
|
60.6
|
40
|
|
|
|
POWER HT 1.850
|
57.4
|
41.5
|
|
|
|
POWER HT 1.1000
|
60.8
|
41.7
|
|
|
|
POWER HT 1.1200
|
61
|
41.8
|
|
|
|
POWER HT 1.1500
|
61.3
|
41.8
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
